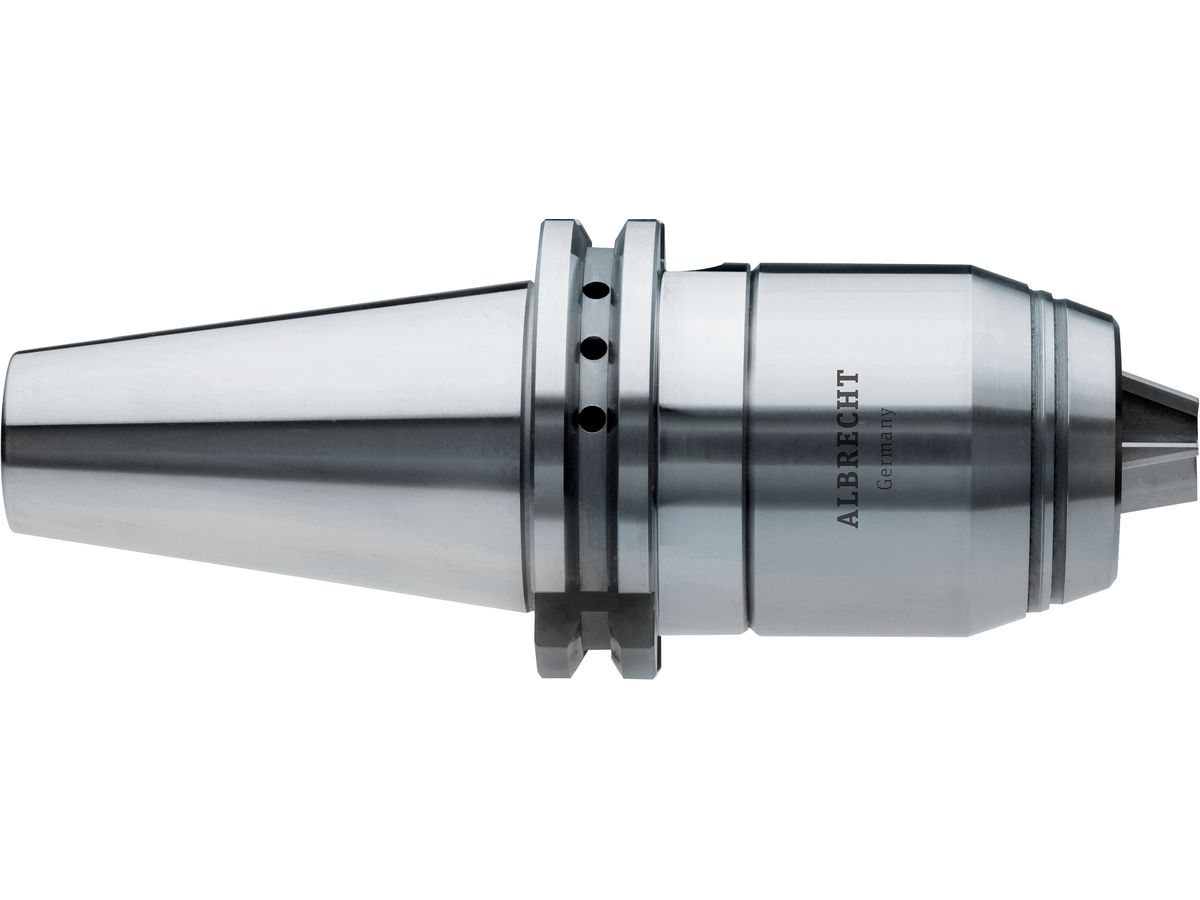

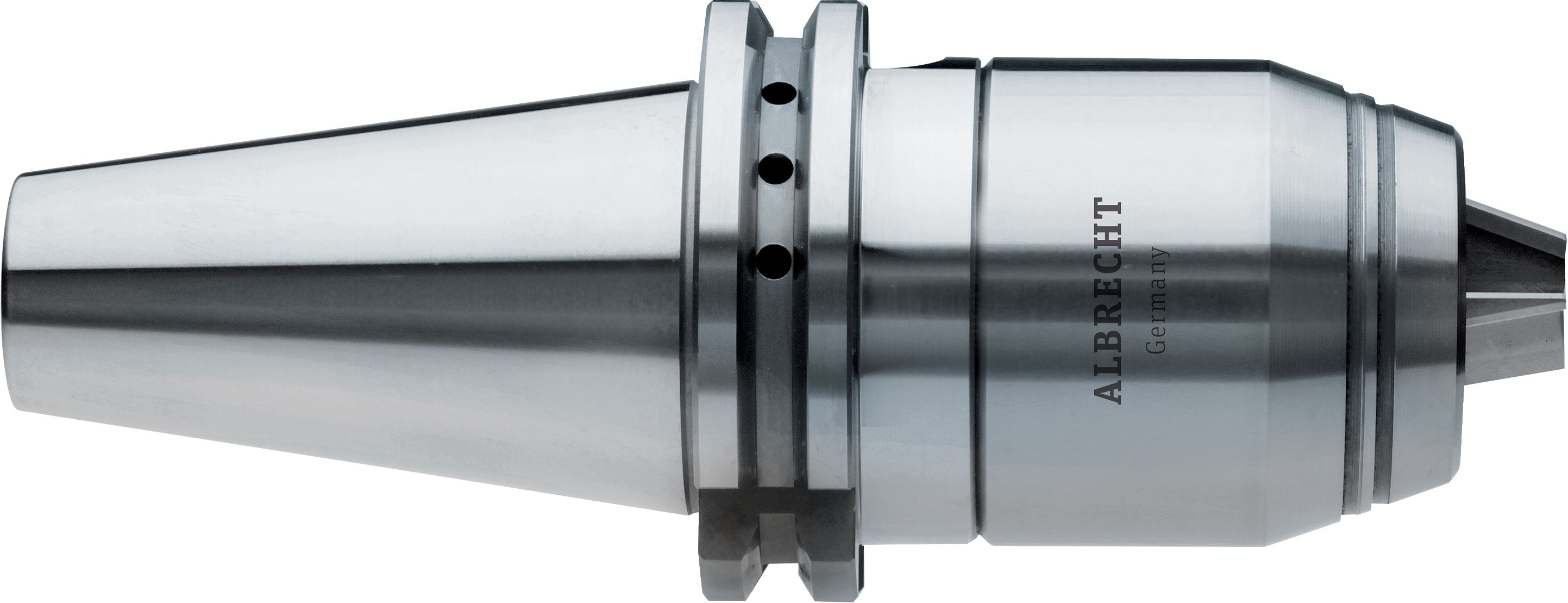

CNC-Kurzbohrfutter AKL für Rechts- und Linkslauf, DIN 69741, Form A/AD

Ausführung: Kurze Bauform, starr ausgeführte Führungselemente, gehärtete und geschliffene Verschleißteile garantieren hohe Rundlaufgenauigkeit und lange Lebensdauer. 100 % Rundlaufgenauigkeitsprüfung mit unterschiedlichen Messdorndurchmessern an verschiedenen Messpunkten, angelehnt an DIN ISO 10888. Die kompakte Bauweise und die hohe Steifigkeit führen zu den besten Bearbeitungsergebnissen. Durch das integrierte Schneckengetriebe werden hohe Spannkräfte bei geringem Kraftaufwand erreicht, Haltemoment > 75 Nm bei Ø 13 mm. Durch die Selbsthemmung des Schneckengetriebes ist die Bearbeitung auch bei Linkslauf und schnellgebremster Spindel sicher.

Kegelwinkel: Toleranz AT3.
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm.
Rundlaufgenauigkeit: 0,03 mm.
Max. zul. Drehzahl: 7000 min-1.
Wuchtgüte: vorgewuchtet bis 7000 min-1 mit einer Restunwucht von max. 40 gmm.

Anwendung: Zum Bohren, Senken, Reiben, Gewindeschneiden und für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren, Dreh-, Bohr- und Fräsmaschinen.

Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.

Hinweis: Bei spezieller Wuchtung höhere Drehzahlen möglich. ULTRA-Ausführung (Rundlaufgenauigkeit <= 0,015 mm) auf Anfrage lieferbar.
