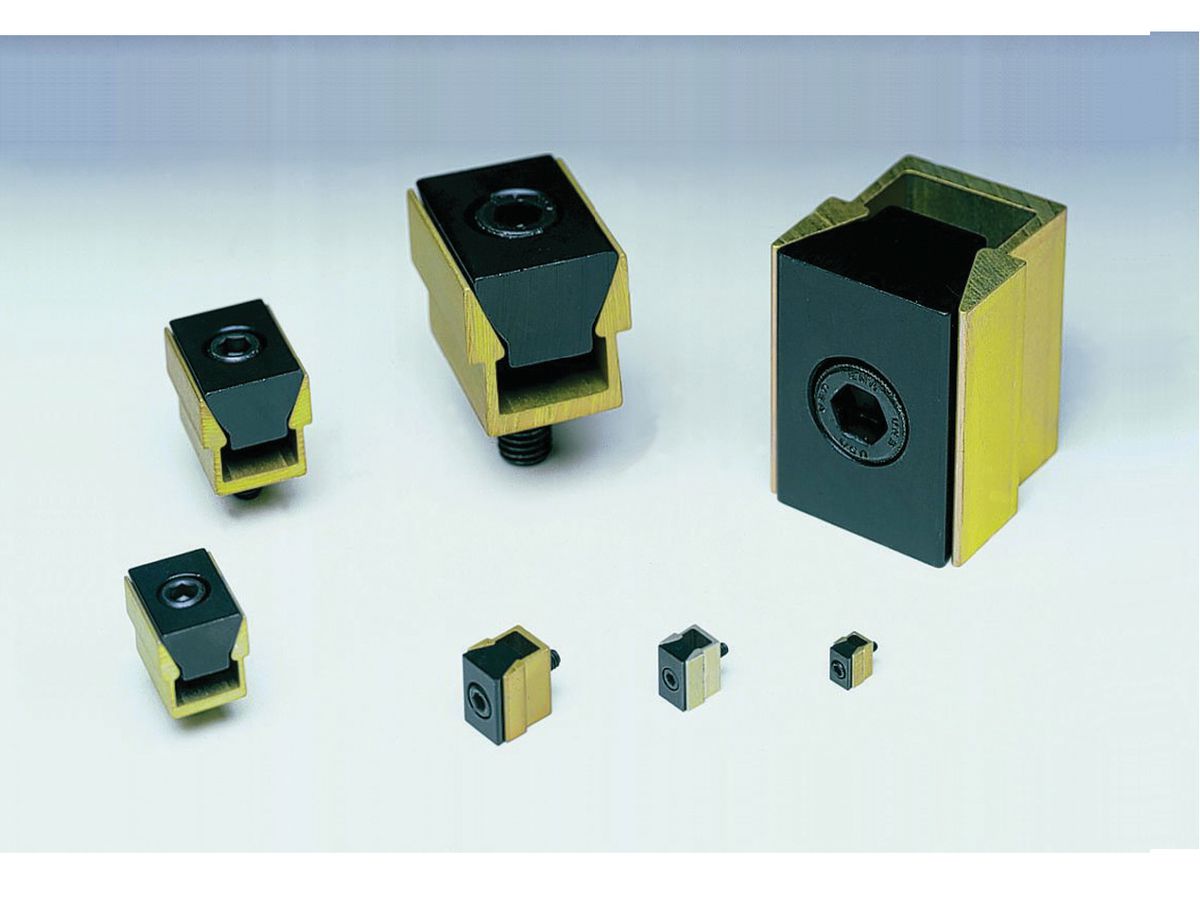

Doppel-Keilspanner

Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex.

Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe.

Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.

Ausführung: Aluprofil beschichtet, Stahlkeil vergütet. Durch die geringen Baumaße wird eine Mehrfachspannung ermöglicht.

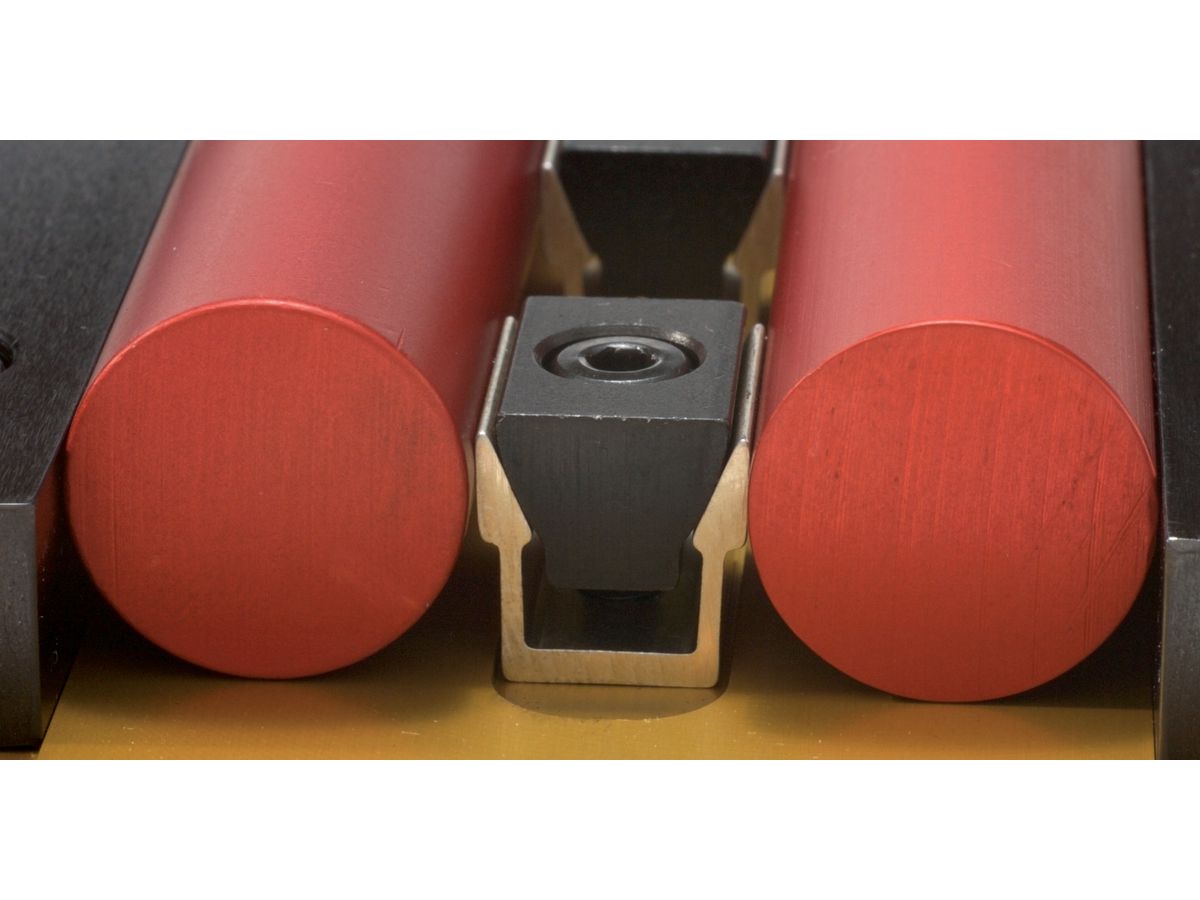

Anwendung: Mit einem Spannelement werden gleichzeitig 2 Werkstücke gespannt. Ideal zum Spannen von runden und rechteckigen Werkstücken.

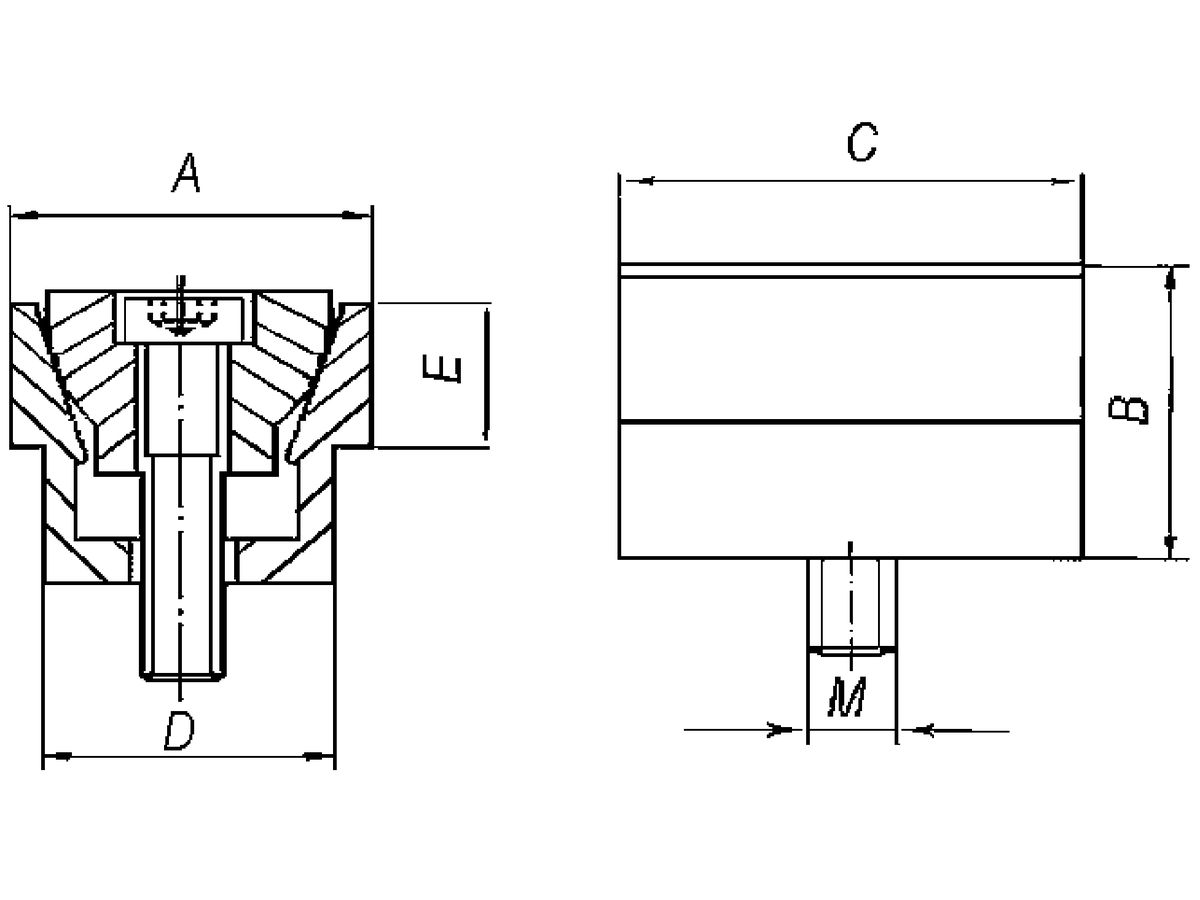

Maß A = Breite im ungespreizten und gespreizten Zustand.
Maß F = Abstand zwischen den Werkstücken.
