Description

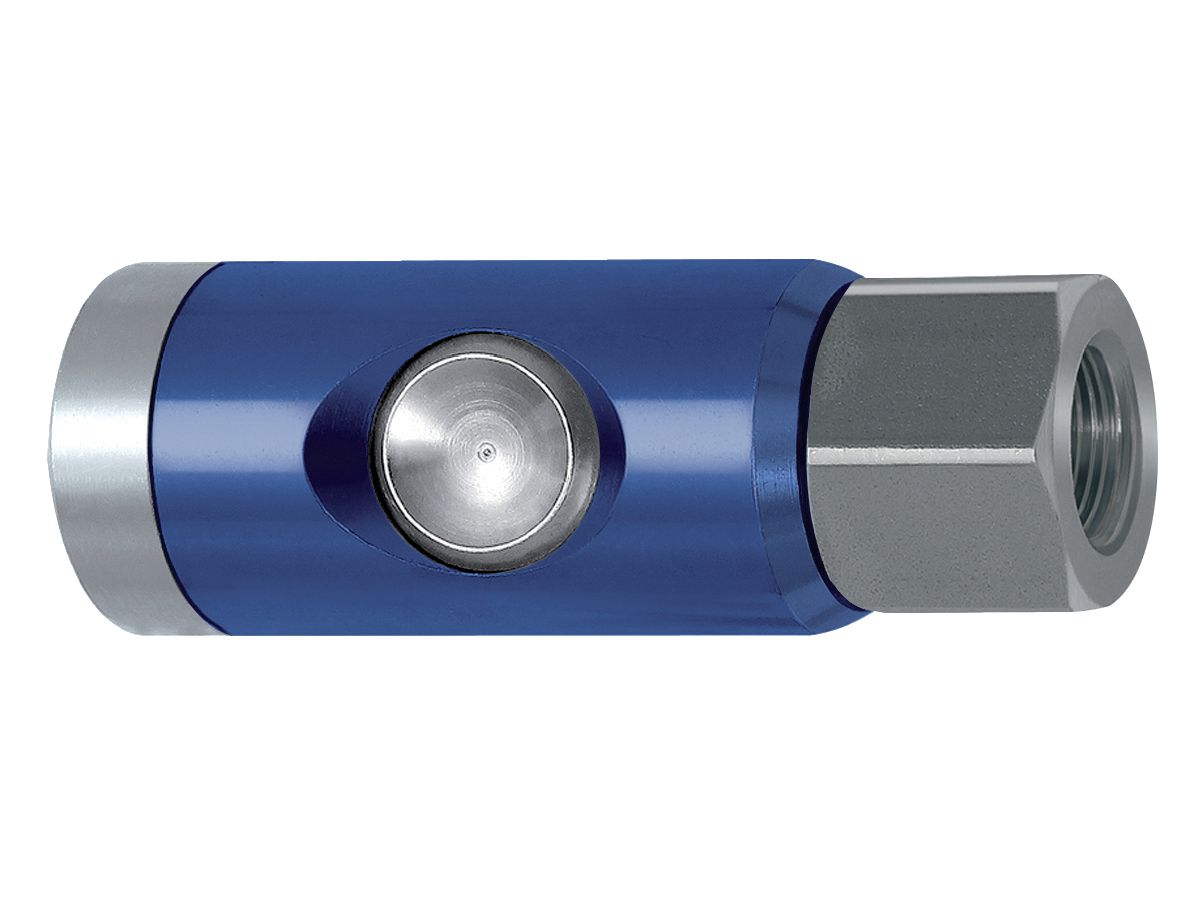

Sicherheitskupplung NW 7,4 mit Innengewinde

Ausführung: Druckknopf-Ausführung. Das Gehäuse besteht aus Aluminium mit öl- und hitzebeständigen Perbunan-Dichtungen, Knopf und Ventil sind aus gehärtetem Stahl verzinkt, die Innenteile bestehen aus Edelstahl und das Gewinde ist aus Messing vernickelt. Der Durchfluss beträgt bei 6 bar, 1800 l/min (deltap = 1 bar). Diese Kupplungen entsprechen dem ISO-Standard 4414.

Technik: Das Kuppeln erfolgt durch Eindrücken des Steckers. Nach dem hörbaren Einrasten ist die Kupplung verriegelt. Das Entkuppeln erfolgt durch zweimaliges Drücken des Druckknopfes. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst.

Hinweis: Betriebsdruck max. 12 bar. Kupplungsstecker siehe Bestell-Nr. 9448.

Specifications

Anschluss	G 1/2 Zoll
Länge	77,5 mm
SW	24 mm
