Description

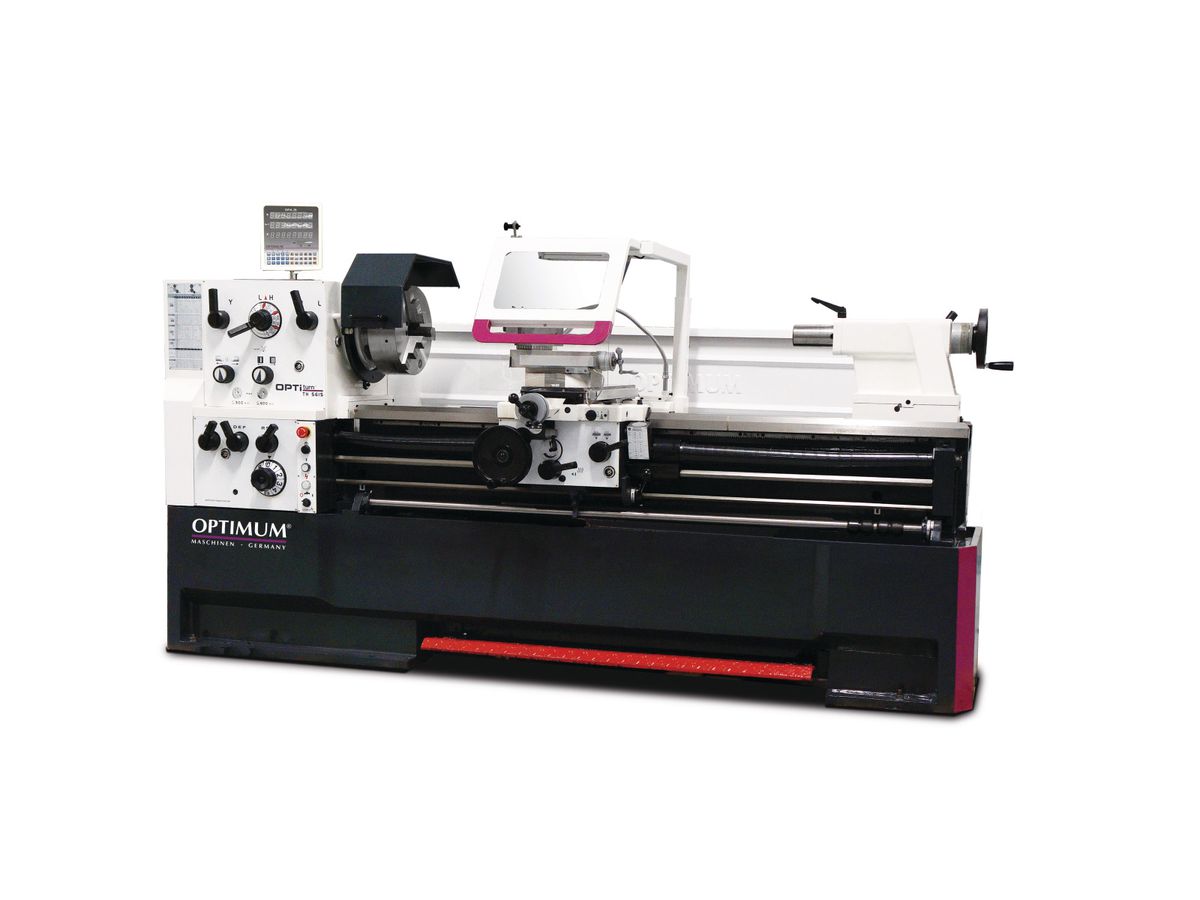

Schwere Leit- und Zugspindeldrehmaschinen, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit digitaler Positionsanzeige DPA 21 und Schnellwechsel-Stahlhalter

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Alle Führungen durch Keilleisten nachstellbar
• Wellen und Räder im Ölbad laufend
• Verstellbereich Oberschlitten ± 90°
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Hauptspindel im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
• Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
• Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
• Handräder entkoppelt und geprüft nach EN 23125
• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zentralschmierung im Bettschlitten
• Leitspindelabdeckung
• Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
• Not-Halt Einrichtung mit Fußbetätigung
• Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN

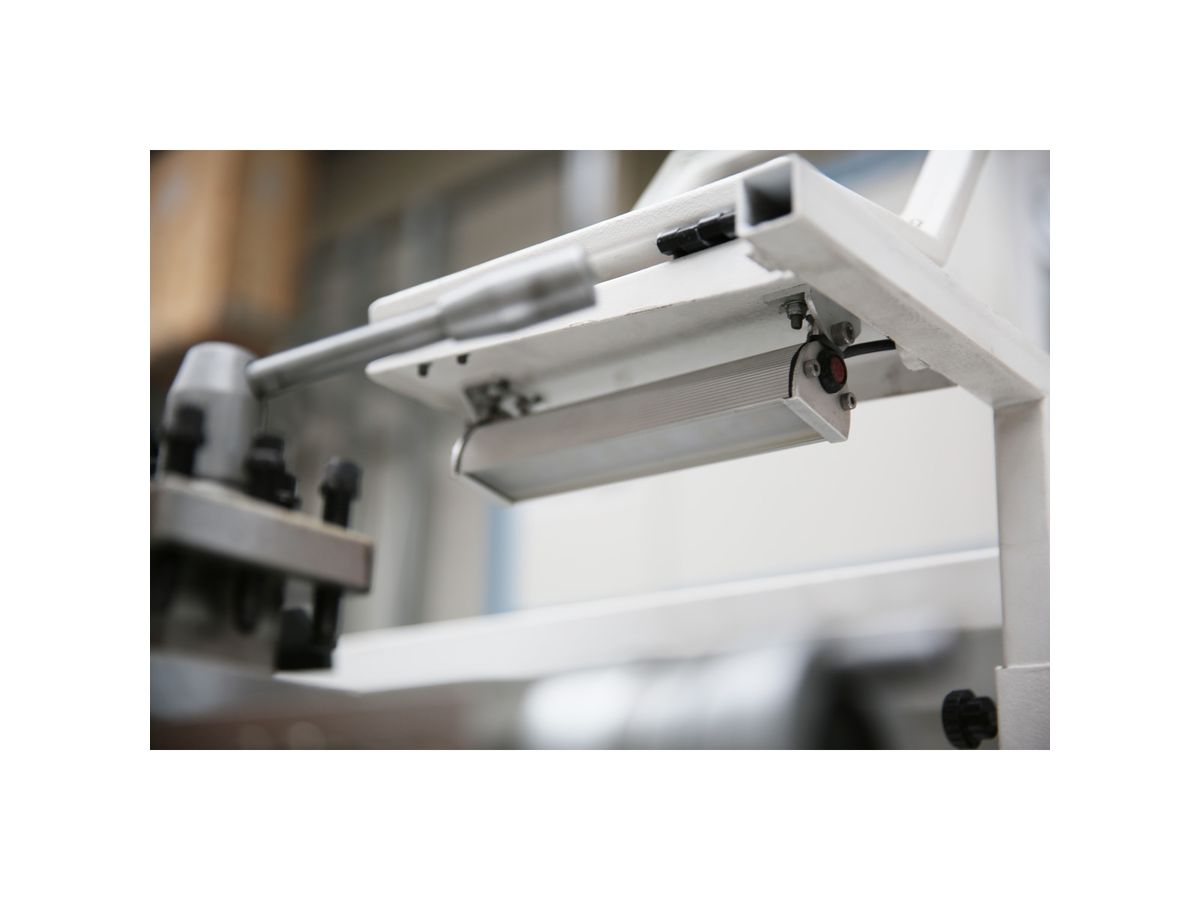

• LED Maschinenlampe im Späneschutz

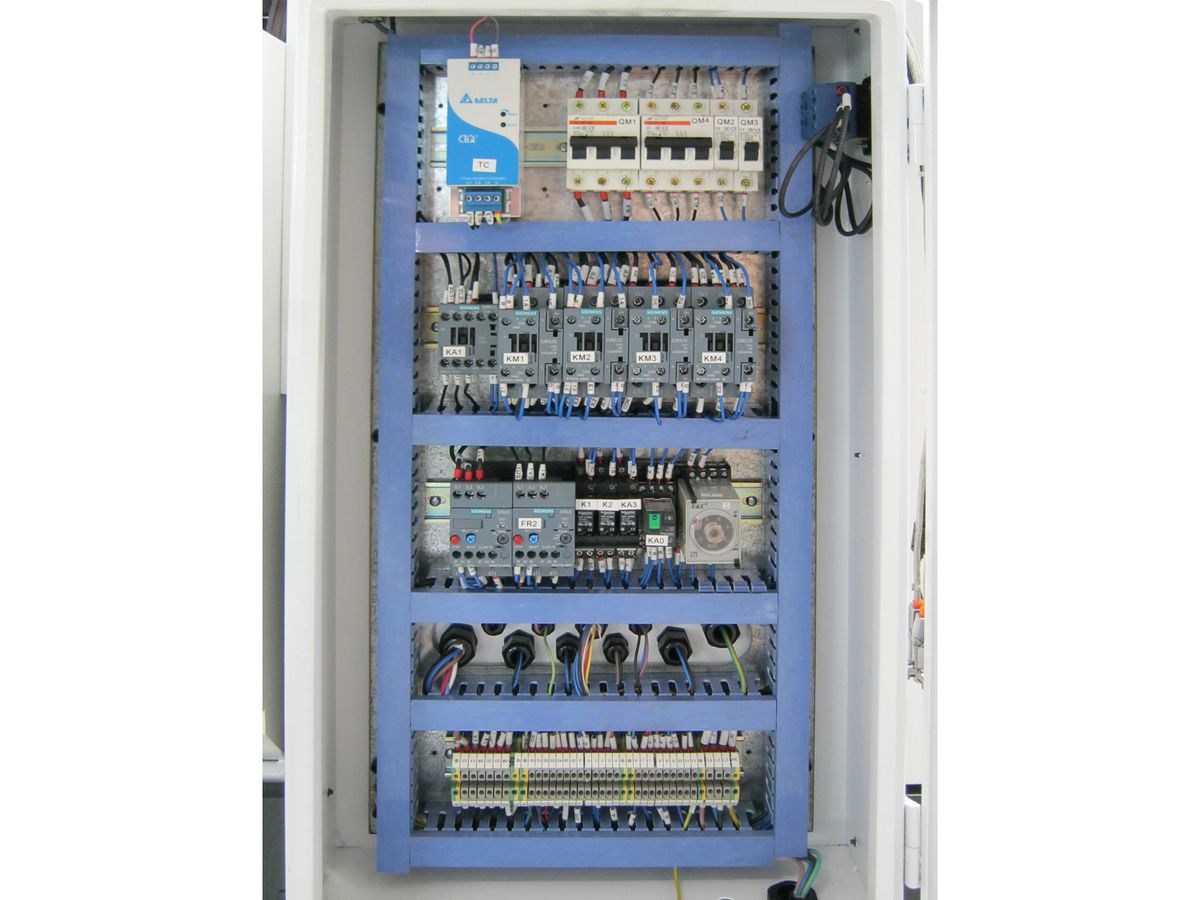

• Elektrik mit Siemens Komponenten
• Energiekette für schonende Leitungs- und Schlauchführung
• Skala der Gewindeuhr einstellbar

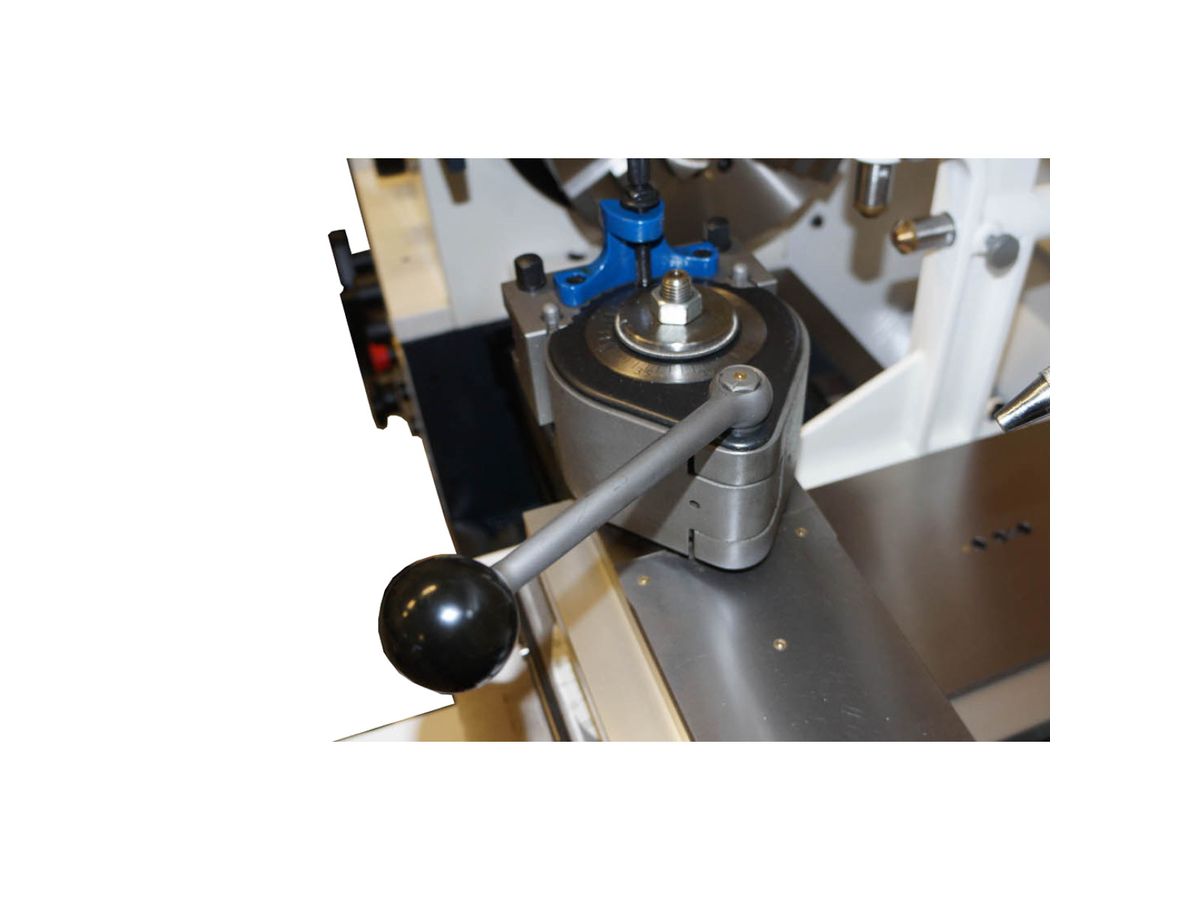

• Schnellwechsel-Stahlhalter SWH 7-C
• 1 Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm

• Feststehende Lünette Durchlass max. Ø 165 mm
• Mitlaufende Lünette Durchlass max. Ø 95 mm
• LED-Maschinenleuchte
• TH 5615D-TH 5630D: Reduzierhülse MK 7/MK 5
• TH 5620V: Reduzierhülse Ø 113 mm / MK 5
• Feste Zentrierspitze MK 5
• Feste und mitlaufende Zentrierspitze MK 5
• Schnellwechsel-Stahlhalter 7-C
• Stahlhalter 32 x 150 Typ D für Vierkantmeißel
• Gewindeuhr
• Maschinenerstbefüllung mit Qualitätsöl
• Wechselräder-Satz
• Bedienwerkzeug
